Выбираем лучший амперметр (советы, сравнения, обзор, цены, отзывы)

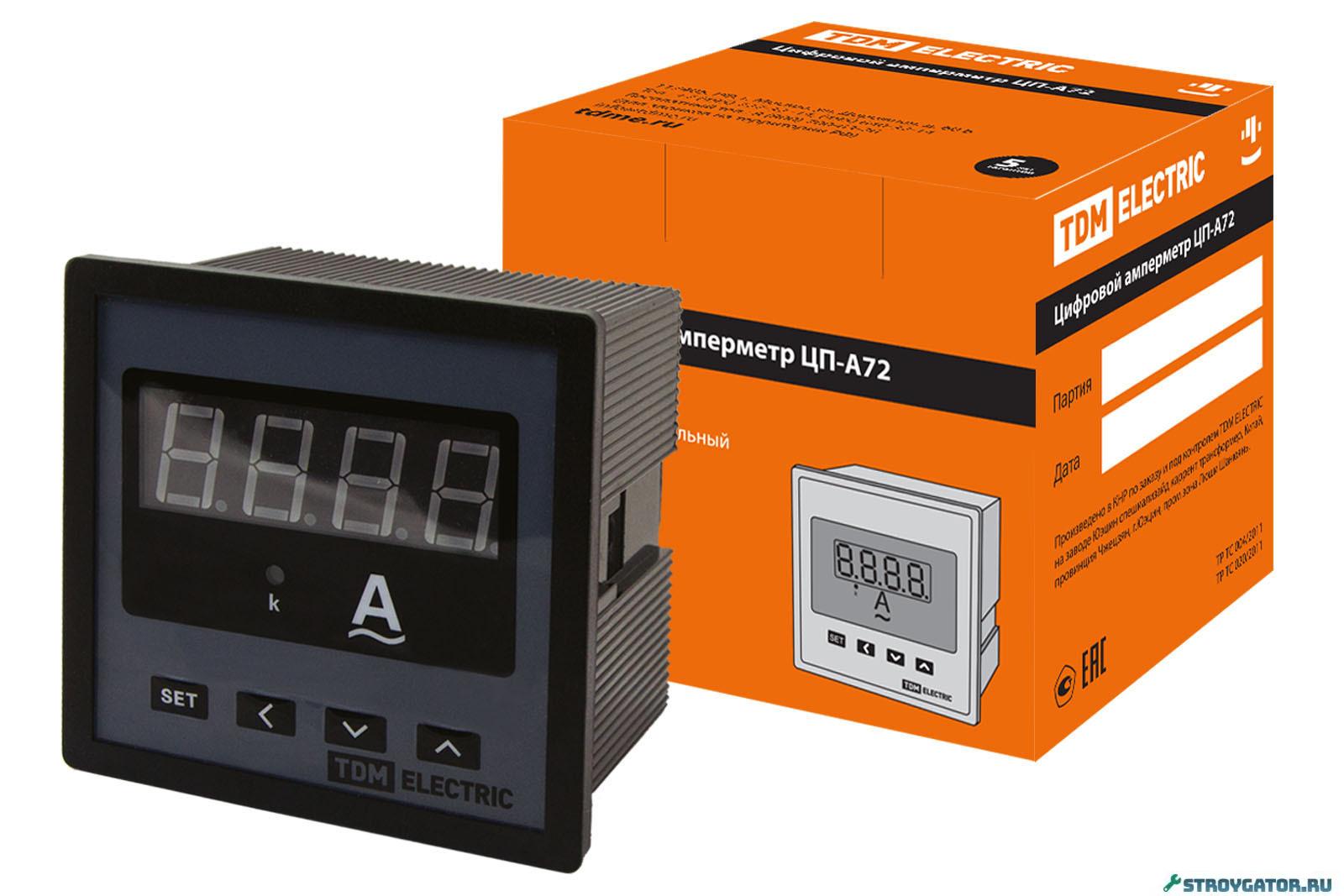

Применение прибора

Амперметры используют при ремонте электрооборудования, электросетей, бытовой техники и научно-исследовательской аппаратуры. Прибор обязательно входит в комплект инструментов автоэлектриков и электромонтажников.

Наиболее широко электротехнические контрольно-измерительные приборы используются в промышленности. Приборы высокого класса точности применяются в лабораторных условиях, где особое внимание обращается на стабильность работы оборудования.

Для контроля мощных промышленных энергосистем применяются трехфазные амперметры. В быту чаще используются однофазные приборы.

Имеет смысл иметь такой прибор в загородном доме, где лучше самостоятельно контролировать работу электрических приборов и всей цепи, чтобы обезопасить дом от опасных сбоев.

Также важно контролировать работу системы энергоснабжения личного автомобиля, чтобы вовремя определить наличие неисправности.

Как пользоваться

Важная особенность его конструкции — низкое внутреннее сопротивление (в идеале оно равно нулю). Благодаря этому погрешность измерения незначительна и может не приниматься во внимание. Важно, чтобы подключение было выполнено правильно. В противном случае, прибор может сработать в шунтирующем режиме, т. е. весь ток пойдет по пути с наименьшим сопротивлением — через сам амперметр.

Совет, который слишком часто оказывается актуальным: отключите ток от цепи подключением прибора.

Для выполнения измерений выбираются устройства, соответствующие виду тока. В маркировке на шкале присутствуют обозначения для постоянного тока (прямая линия) или для переменного тока (волна). Затем выставляется максимальный предел измерения и после этого выполняется подключение прибора к цепи.

Подключайте провода по инструкции. Если написано, что красный наконечник должен быт подключен к точке с самым высоким потенциалом, а черный — с самым низким, то так и надо сделать.

Прибор включается в электрическую цепь последовательно с ее участком, который подлежит контролю. Поэтому, на монтажных схемах амперметр изображается литерой «А» в круге.

Ни в коем случае нельзя подключать амперметр непосредственно к источнику тока (как это делается с вольтметром, который определяет величину напряжения). Это станет причиной короткого замыкания!

Таким образом, в цепи прибор соединяется последовательно с нагрузкой.

Особенности выполнения измерений:

• выбор прибора производится под максимальное напряжение;
• для постоянного тока подключаем с учетом полярности;
• проверяем наличие встроенного резистора или подключаем параллельно.

Для безопасного подключения, особенно при больших токах, соединение выполняется через промежуточные устройства:

• трансформатор тока;
• магнитный усилитель;
• шунт.

Шунт — это низкоомный резистор, который, благодаря низкому сопротивлению, направляет ток в обход определенного участка схемы, защищая амперметр от слишком больших токов.

В комплект амперметров, предназначенных для применения в промышленности, где приходится работать именно с токами значительных величин, обязательно входит шунт. В современных моделях такой резистор часто встраивается непосредственно в корпус. На схемах он и указывается обозначением резистора. На корпусе амперметра указываются показатели, которые контролирует шунт.

Например, в маркировке амперметра 75ШСМ3-20-0,5 число 75 обозначает падение напряжения в шунте (в милливольтах), а число 20 обозначает силу тока, протекающую через шунт (в амперах). Сила тока будет измерена по классу точности 0,5, т. е. с погрешностью 0,5% от измеряемой величины

Если напряжение превышает 1000В, то в цепях переменного тока для гальванической развязки амперметров применяются трансформаторы тока, а в цепях постоянного тока — магнитные усилители.

Не прикасайтесь к измерительным проводам голыми пальцами, т. к. это внесет в цепь дополнительное сопротивление и повлияет на точность измерений. Используйте резиновые перчатки или изолированный инструмент.

Подключение к цепи аналогового амперметра без встроенного шунта

1. Надо выбрать необходимый шунт, предельный ток которого будет порядком ниже измеряемого тока.
2. Прикрепить шунты к амперметру при помощи специальных гаек на амперметре.
3. В обязательном порядке обесточить измеряемое устройство путем разрыва цепи питания.
4. Включить амперметр в цепь с шунтом, соблюдая полярность.
5. Подключить питание.
6. Считать данные со шкалы амперметра.

Типы амперметров

Амперметр представляет собой магнитоэлектрическое устройство, которое способно реагировать на взаимодействие магнитных полей. Наиболее распространены приборы аналогового типа, но постепенно их вытесняют цифровые устройства.

Приборы аналогового типа

К таковым относятся:

• магнитоэлектрические;
• электромагнитные;
• электродинамические;
• ферродинамические.

Принцип работы основан на взаимодействии магнитных полей. Между постоянными магнитами расположена катушка. При появлении электромагнитного поля она меняет свое положение, создавая крутящий момент и перемещает стрелку на деление, соответствующее величине силы, которая на нее действует.

В аналоговых устройствах ток, взаимодействуя с полем постоянного магнита, проходит через движущийся элемент прибора, например через обмотку рамки, соединенной со стрелкой. Рамка поворачивается, перемещая стрелку по шкале. Т. к. угол крена стрелки прямо пропорционален силе тока, шкала магнитоэлектрического прибора линейна, изменения силы воздействия отображаются последовательно и пропорционально.

В разных типах аналоговых амперметров конструкция может несколько различаться. Стрелка может быть прикреплена к ферромагнитному сердечнику (электромагнитная система) или к подвижной катушке (электродинамическая система). В любой такой конструкции угол поворота стрелки устанавливается при равенстве вращающего момента и момента сопротивления пружины.

Удобство выполнения замеров аналоговым устройством определяется тем, что оно питается от контролируемой цепи и показания легко считываются со шкалы (хотя приходится подождать, пока стрелка «успокоится»).

Модификации

Различные типы приборов предназначены для работы с разными токами и для разных условий применения.

Магнитоэлектрические

Предназначены для измерения силы постоянного тока, используя взаимодействие подвижного элемента (катушки) и магнитных полей от постоянного магнита.

Важное преимущество: при большой чувствительности с большой точностью и минимальным коэффициентом отклонения отображает результаты замеров на подробной равномерной шкале.

Определенное неудобство представляет то, что может работать только с постоянным током, т. к. направление смещения стрелки зависит от направления движения тока, проходящего через рамку. В случае переменного тока стрелка будет просто колебаться возле нуля. Кроме того при подключении необходимо правильно выбрать полярность, иначе стрелка сместится левее нулевого значения.

Электромагнитные

Особенности конструкции: ток проходит через неподвижную катушку, а движущимся элементом является сердечник, установленный на оси.

Главные достоинства: простота и возможность контролировать как постоянный, так и переменный ток. Однако, из-за низкой точности замеров рекомендуется использовать в ситуациях, когда допустима погрешность в числовых показателях.

Электродинамические

Особенности конструкции: наличие двух катушек, подвижной и неподвижной. Магнитные поля токов взаимодействуют при их параллельном и последовательном включении.

Прибор фиксирует показания с большой точностью, но чрезмерно чувствителен к посторонним полям и нуждается в защите от помех. Из-за этого приходится применять специальный защитный экран или работать в экранированных зонах.

Ферродинамические

Основные элементы конструкции:

• замкнутый магнитопровода из ферромагнитного материала;
• центральный сердечник;
• неподвижная катушка.

Благодаря высокой точности, невосприимчивости к воздействию посторонних магнитных полей и надежности часто используются для обслуживания электротехники в сфере обороны и безопасности.

Для улучшения работы приборов, оснащенных стрелкой-указателем, их иногда снабжают защитой от перегруза и дополнительными электронными схемами для усиления сигнала. Это важно для измерения токов, существенно меньших, чем ток, влияющий на отклонение стрелки.

Термоэлектрические

Особенности конструкции: измерение выполняется при помощи термопары. Сложный и довольно дорогой аппарат, но дает высокую точность измерения силы постоянного тока. Используется, главным образом, в лабораториях.

Тепловые

Устройство, предельно простое по конструкции: между двумя зажимами натянута проволока, соединённая нитью с пружиной

Для специальных целей и в лабораторных условиях применяют также различные модификации этих типов амперметров: индукционные, детекторные, фотоэлектрические.

Цифровые устройства

Заметное отличие: вместо обычной шкалы данные отображаются на жидкокристаллическом дисплее. Но главное отличие в том, что измерения происходят с помощью аналого-цифрового преобразователя и обрабатываются встроенным процессором, который мгновенно регистрирует изменение силы тока и передает числовые данные на дисплей.

Высококачественные цифровые аппараты по своим эксплуатационным возможностям значительно превосходят аналоговые устройства:

• дают показания с высокой точностью, уменьшая коэффициент погрешности до сотых долей процент;
• в них отсутствуют механические движущиеся детали и это предотвращает механический износ, а также влияние таких факторов, как тряска или вибрация, понижает чувствительность к ударам, к температурным перепадам, к атмосферному давлению и влажности — это расширяя область применения, обеспечивая точность измерений в сложных условиях, позволяет размещать такие приборы внутри агрегатов рядом с другими действующими механизмами;
• позволяют мгновенно получать информацию без необходимости ждать остановки стрелки на делении шкалы;
• без искажения показаний могут контролировать ток при измерении как в горизонтальном, так и в вертикальном положении;
• информация фиксируется в электронном виде, сохраняется в базе данных, давая возможность формировать непрерывную статистическую кривую изменений;
• гаджет может быть встроен в информационную систему, позволяя считывать информацию дистанционно;
• компактный гаджет можно устанавливать на DIN-рейку, стационарно размещать на цепи и без участия оператора фиксировать информацию, сигнализировать о важных изменениях.

Цифровые амперметры — это современные многофункциональные гаджеты (цифровые мультиметры), которые можно применять также для измерения других параметров тока в электрической цепи.

К недостаткам можно отнести то, что они работают от отдельного источника питания и, главное, сравнительно высокую стоимость.

Для личного пользования лучше приобрести электронный цифровой гаджет, пользоваться которым проще, чем аналоговым прибором. А в багажнике автомобиля можно держать токоизмерительные клещи — простое бесконтактное устройство, состоящее из токоизмерительной головки и трансформатора тока.

Производители и модели

Для тех, кто активно применяет амперметр в своей профессиональной деятельности, важны не только точность измерений, но и полнота информации, которая отображается на шкале или выводится на дисплей.

Также пользователи обращают внимание на удобство в эксплуатации:

• возможность установки на DIN-рейку (помогает получать стабильные показания и упрощает подключение к цепи);
• наличие встроенного вольтметра;
• наличие подсветки (помогает снимать показания при плохом освещении);
• вес;
• эргономичность;
• уровень защиты от влаги и загрязнений.

Немаловажным фактором является также соотношение цены и качества.

Ориентируясь на количество положительных отзывов, были выбраны аналоговые и цифровые модели зарубежных и отечественных производителей.

Аналоговые амперметры

Эти приборы могут считаться устаревшими, но многие работающие в сфере электротехнике учились пользоваться ими и по-прежнему предпочитают их современным, даже более удобным, устройствам.

Амперметры с равномерной шкалой PQ

Среди приборов, действующих по аналоговому принципу, профессионалы отдают предпочтение устройствам с равномерной шкалой.

Равномерная шкала делится на равные, строго пропорциональные значения, позволяя точно определять значение измеряемого тока. Это простые и удобные приборы, которые достаточно просто включить электрическую цепь и считать результаты измерения со шкалы.

Популярностью пользуются немецкие аналоговые амперметры PQ, предназначенные для измерения силы постоянного тока в однофазных электрических цепях. Они соответствуют всем установленным нормам, внесены в Госреестр.

Указанные приборы предназначены только для контроля постоянного тока.

Tainor JMV00288 KY06103

По своим характеристикам вполне соответствует области применения: данная модель входит в инструментарий судового электрика, предназначена для контроля электрических цепей в системах энергоснабжения на речном и морском транспорте. Она вполне удобна также для контроля энергосистемы автомобиля. Степень защиты IP67|65 позволяет оставлять прибор в багажнике, не опасаясь негативных воздействий мороза и повышенной влажности.

Чувствительный точный прибор с диапазоном измерения силы тока до 50А. Работает с напряжением от 8 до 32В. Есть красная или желтая подсветка, помогающая при замерах в темноте. Четкие черные цифры на белом фоне хорошо определяются по указаниям красной стрелки. В комплекте провода для подключения.

IEK IPA-6-0200-E

Внесен в Госреестр, соответствует ГОСТ. Общая маркировка: амперметр Э47 200/5А кл. точн. 1,5.

Предназначен для сетей с номинальным напряжением до 400В. Имеет стандартную электромагнитную конструкцию (по ГОСТ), хорошо защищенную от помех. Совместим с трансформаторами IEK. При монтаже можно откорректировать нулевую отметку.

Прорези в корпусе подходят для монтажа в стандартных электрощитах и его можно опломбировать.

Выполняет измерения в диапазоне от 0 до 200А по классу точности 1,5. Шкала достаточно информативна.

Отличное соотношение цены и качества. Но надо помнить об отсутствии подсветки и при выполнении контрольных мероприятий иметь при себе фонарик.

Цифровые амперметры

Современные цифровые устройства имеют более широкие возможности, применяются для контроля как постоянного, так и переменного тока или импульсных сигналов.

Меандр Вар-М01 63А/450 В УХЛ4

Для однофазной электросети.

• выполняет контроль переменного напряжения в диапазоне от 35 до 450В;
• контроль силы тока от 1 до 63А;
• может устанавливаться на DIN-рейку в электрощите для непрерывного отображения состояния сети;
• снабжен встроенным цифровым вольтметром;
• есть кабель для подключения к нейтральной шине;
• информация поступает на двухстрочный светодиодный дисплей с четким отображением цифр;
• позволяет увидеть показатели минимальных и максимальных значений от последнего сброса;
• питается от контролируемой сети;
• работает в температурном диапазоне от 0 до +50⁰С, что соответствует применению для контроля внутридомовых сетей, и боится минусовых температур;
• класс защиты IP20 (для применения внутри помещений).

Отличное соотношение цены и качества.

Digitop AVM-1

Удобен для контроля состояния однофазной электросети. Характеристики и функциональные возможности:

• контроль переменного напряжения в диапазоне от 40 до 400В;
• контроль силы тока от 1 до 63А;
• может устанавливаться на DIN-рейку в электрощите для непрерывного отображения состояния сети;
• снабжен встроенным вольтметр для измерения напряжения;
• информация поступает на двухстрочный светодиодный дисплей с четким отображением цифр;
• потребляет мощность не более 5 Вт;
• температурный диапазон (от +5 до +50⁰С) соответствует применению для контроля внутридомовых сетей;

Во время измерительных действий внешние зажимы закрываются прозрачной крышкой. Это обеспечивает электробезопасность. Модель имеет защиту от несанкционированного доступа, благодаря пломбированию корпуса.

• класс защиты IP20 (для применения внутри помещений).

Соотношение цены и качества может считаться вполне приемлемым.

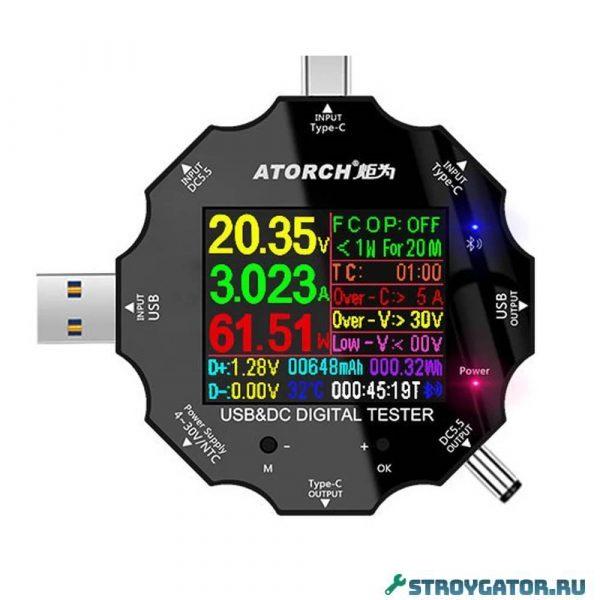

Atorch Type-c & USB Color tester

Предназначен для контроля бытовых электросетей с ориентацией на человека, работающего в сфере информационных технологий или занимающегося обслуживанием электронных гаджетов. Многофункциональный компактный прибор позволяет быстро выполнить контроль:

• емкости пауэрбанка;
• параметров источника питания любого гаджета;
• качество питающих кабелей.

На многоцветном жидкокристаллическом дисплее показывает значения текущего напряжения, силы тока, мощности. Измеряет сопротивление, температуру, напряжение по силовым и сигнальным линиям. Может работать в режиме таймера.

Оборудован USB-портом, в комплекте имеет переходник на мини-USB. Совместим с зарядными устройствами Apple.

При работе вне офиса придется соблюдать осторожность, т. к. по уровню защищенности предназначен для работы в помещениях. Кроме того, пластик экрана легко царапается.

Aideepen Digital Voltmeter Ammeter

Компактный прибор, специально разработанный для автовладельцев и автоэлектриков. Поэтому работает с напряжением от 4,5 до 30В, а для измерения силы постоянного тока автомобильный тестер выполняет в трех диапазонах: 0-10А, 0-50А, 0-100А.

Минимальное разрешение 0,01А, т. е. по точности измерений превосходит аналоговые приборы. На плате имеются подстроечные резисторы.

Прочный корпус с хорошей защищеностью позволяет работать в полевых условиях и при температуре до -10⁰С.

Какую модель выбрать

При выборе модели необходимо учитывать ее назначение и условия эксплуатации.

Из упомянутых моделей для конкретных сфер применения можно посоветовать:

• Digitop AVM-1 установить в домашнем электрощите;
• Atorch Type-c использовать в качестве переносного помощника для контроля домашних или офисных сетей;
• Aideepen держать в автомобиле/
• Как бюджетный вариант для дома вполне подойдет IEK IPA. Простой, надежный и недорогой прибор. По оценке покупателей на торговой электронной площадке модель IEK IPA-6-0200-E заслужила 5 звезд.

Модель	Средняя цена в интернет- магазинах (руб.)
Digitop AVM-1	2 250 (максимальная цена 3150)
IEK IPA-6-0200-E	1 300 (максимальная цена 2100)
USB-тестер 2100 Juwel J7 (ATORCH) Type-C, 3.6-32В, 0 — 5,1А	1 390 (максимальная цена 1810)
Aideepen Digital Voltmeter Ammeter AC 60-500V 0-100A Red,	470 (максимальная цена 1010)

Отзывы

Мы собрали некоторые отзывы от реальных пользователей амперметров

Digitop AVM-1

Отличный прибор для вводного щита, позволяет оценить в реальном времени текущее потребление тока и просадку напряжения в подводящей сети. Удобно размещается в щитке в одном ряду с автоматами. Рекомендую.

Работает без проблем, показывает точно. Немного шумит. Удобная функциональная вещь. Использую как индикацию наличия питания на вводе.

IEK IPA-6-0200-E

Электрик поставил коробочку в щит за 10 минут. Теперь просто слежу за показаниями и вижу, что в электрике сбоев нет. За 4 месяца никаких проблем, помогает контролировать ситуацию. Используется в загородном доме.

Aideepen Digital Voltmeter Ammeter AC 60-500V 0-100A

Включил, напряжение показывает точно. Измерения тока датчик пока не подключал. Светится в темноте в коридоре так, как вроде включен ночник. Не надо включать ночью свет. И зелёная подсветка по моему лучше воспринимается глазами. Очень компактный прибор. Не нагревается вообще. Очень лёгкая установка. Всего лишь в крышке распред щитка нужно просверлить отверстие 22 мм. Я думаю лучше если поставить выключатель прибора. Потому так следует сделать, что не всегда надо, что бы был подключен прибор. То есть нажал ВКЛ, И прибор начал свою работу. Мне всегда интересно видеть показания в потребляемом токе при максимальных нагрузках (чайник. самогонный аппарат, электродуховка, водогрейный котёл, лапочки — телевизоры и — сколько — это будет в сумме?) Это надо знать, что бы при приближении к максимально разрешённому потреблению тока (32 А) самому ограничить потребление, выключив часть нагрузки. Дабы не бежать к столбу в тёмное время суток зимой (или в дождь) если отрубится автомат.

Два в одном. Не работает с регулятором напряжения. При изменении напряжения регулятором 230 — 60 вольт данный прибор показывает 230-160. Зато пропорционально.

Видеоинструкция по работе с амперметром

Видеоинструкция, которая поможет человеку без опыта в электротехнике разобраться с прибором и выполнить все действия самостоятельно и безаварийно.

Также поможет школьнику или первокурснику технического учебного заведения совместить теорию и практику, объяснит суть абстрактных схем.

Резюме

Если необходимо располагать достаточно точной информацией о параметрах действующих электрических цепей, то главным фактором при выборе амперметра будет доступный диапазон измерений и коэффициент возможной погрешности. Важность других характеристик прибора определяется тем, насколько часто и в каких условиях приходится им пользоваться.

Современные электронные приборы во многом выигрывают у аналоговых моделей. Однако, и аналоговые устройства, отображающие результаты замеров при помощи движения стрелочки по шкале, вполне себя оправдывают. И не только низкой стоимостью, но и высокой надежностью — по сравнению с дешевыми электронными гаджетами.
